전기기사 실기 11년도 단답 문제 및 개념 정리

전기기사 실기 공부를 위해 교재 속 '전기기사 실기 11년도 단답 문제' 모음 및 개념 정리 글입니다.  전기기사 실기 시험에 조금이라도 도움이 되길 바랍니다.

---

1. 수전전압 22.9[kV-Y]에 진공차단기와 몰드변압기를 사용하는 경우 개폐시 이상전압으로부터 변압기 등 기기보호 목적으로 사용되는 것으로 LA와 같은 구조와 특성을 가진 것은?

서지 흡수기(SA)



*서지흡수기: 피뢰기와 같은 구조로 되어 있으나 적용 전압 범위만을 조정하여 적용시키는 일종의 옥내 피뢰기로서 선로에서 발생할 수 있는 개폐 서지, 순간 과도전압 등의 이상전압이 2차 기기에 악영향을 주는 것을 막기 위해 설치하는 것으로 한다.





2. 사용 중의 변류기 2차측을 개로하면 변류기에는 어떤 현상이 발생하는지 원인과 결과를 쓰시오.

변류기 2차측을 개로하면 변류기 1차측의 부하 전류가 모두 여자 전류가 되어, 변류기 2차측에 고전압을 유기하여 변류기의 절연을 파괴할 수 있다.





3. "부하율"에 대하여 설명하고 부하율이 적다는 것은 무엇을 의미하는지 2가지를 쓰시오.

1) 부하율: 어떤 기간 중의 평균 수용 전려고가 최대 수용 전력과의 비를 나타낸다.

즉, 부하율 = (평균 전력 / 최대 전력) x 100[%]



2) 부하율이 적다의 의미

ㄱ. 공급 설비를 유용하게 사용하지 못한다.

ㄴ. 평균 수요 전력과 최대 수요 전력과의 차가 커지게 되므로 부하 설비의 가동률이 저하된다.





4. 3상 유도 전동기는 농형과 권선형으로 구분되는데 각 형식별 기동법을 다음 빈칸에 쓰시오.

전동기 형식	기동법	기동법의 특징
농형	A	전동기에 직접 전원을 접속하여 기동하는 방식으로 5[kW]이하의 소용량에 사용
	B	1차 권선을 Y접속으로 하여 전동기를 기동시 상전압을 감압하여 기동하고 속도가 상승되어 운전속도에 가깝게 도달하였을 때 △접속으로 바꿔 큰 기동전류를 흘리지 않고 기동하는 방식으로 보통 5.5 ~ 37[kW] 정도의 용량에 사용
	C	기동전압을 떨어뜨려서 기동전류를 제한하는 기동방식으로 고전압 농형 유도 전동기를 기동할 때 사용
권선형	D	유도전동기의 비례추이 특성을 이용하여 기동하는 방법으로 회전자 회로에 슬립링을 통하여 가변저항을 접속하고 그의 저항을 속도의 상승과 더불어 순차적으로 바꾸어서 적게 하면서 기동하는 방법
	E	회전자 회로에 고정저항과 리액터를 병렬 접속한 것을 삽입하여 기동하는 방법



A: 직입 기동   B: Y- △ 기동  C: 기동보상기법  D: 2차 저항 기동법   E: 2차 임피던스 기동법





5. 단상 유도 전동기에 대한 다음 각 물음에 답하시오.

1) 기동 방식을 4가지만 쓰시오

ㄱ. 반발 기동형

ㄴ. 셰이딩 코일형

ㄷ. 콘덴서 기동형

ㄹ. 분상 기동형



2) 분상 기동형 단상 유도 전동기의 회전 방향을 바꾸려면 어떻게 하면 되는가?

 기동 권선의 접속을 반대로 바꾸어 준다.



3) 단상 유도 전동기의 절연을 E종 절연물로 하였을 경우 허용 최고 온도는 몇 [˚C]인가?

120 [˚C]

*절연의 종류

종류	Y종	A 종	E 종	B 종	F 종	H 종	C 종
최고사용온도	90  [˚C]	105  [˚C]	120  [˚C]	130  [˚C]	155  [˚C]	180  [˚C]	180 [˚C] 초과





6. 태양광 발전의 장단점은?

[장점]

1) 규모에 관계없이 발전 효율이 일정하다

2) 태양이 쪼이는 곳이라면 어디에서나 설치 할 수 있고 보수가 용이하다

3) 자원이 반영구적이다

4) 확산광(산란광)도 이용할 수 있다

[단점]

1) 태양광의 에너지 밀도가 낮다

2) 비가 오거나 흐린 날씨에는 발전능력이 저하한다





7. TV나 형광등과 같은 전기제품에서의 깜빡거림 현상을 플리커 현상이라 하는데 이 플리커 현상을 경감시키기 위한 전원측과 수용가측에서의 대책을 각각 3가지씩 쓰시오.

1) 전원측

ㄱ. 전용계통으로 공급한다.

ㄴ. 공급 전압을 승압한다.

ㄷ. 단락 용량이 큰 게통에서 공급한다.



2) 수용가측

ㄱ. 직렬 콘덴서 설치

ㄴ. 부스터 설치

ㄷ. 직렬 리액터 설치





8. 유입 변압기와 비교한 몰드 변압기의 장점 5가지

1) 자기 소화성이 우수 하므로 화재의 염려가 없다.

2) 코로나 특성 및 임펄스 강도가 높다.

3) 소형 경량화 할 수 있다.

4) 습기, 가스, 염분 및 소손 등에 대해 안정하다.

5) 보수 및 점검이 용이하다.

(추가)

6) 저진동 및 저소음

7) 단시간 과부하 내량이 크다

8) 전력손실이 감소





9. 일반용 전기설비 및 자가용 전기설비에 있어서의 과전류 종류 2가지와 각각에 대한 용어의 정의를 쓰시오

1) 과부하 전류:

기기에 대하여는 그 정격전류, 전선에 대하여는 그 허용전류를 어느 정도 초과하여 그 계속되는 시간을 합하여 생각하였을 때, 기기 또는 전선의 손상방지상 자동차단을 필요로 하는 전류를 말한다.

2) 단락 전류:

전로의 선간이 임피던스가 적은 상태로 접촉되었을 경우에 그 부분을 통하여 흐르는 큰 전류를 말한다.



*과전류를 과부하 전류 및 단락전류로 정의하고 있다.





10. 피뢰기에 흐르는 정격방전전류는 변전소의 차폐유무와 그 지방의 연간 뇌우 발생 일수와 관계되나 모든 요소를 고려한 경우 일반적인 시설장소별 적용할 피뢰기의 공칭방전전류를 쓰시오.

공칭방전전류	설치장소	적용조건
A	변전소	- 154[kV] 이상의 계통 - 66 [kV] 및 그 이하의 계통에서 Bank 용량이 3000 [kVA]를 초과하거나 특히 중요한 곳 - 장거리 송전케이블 (배전선로 인출용 단거리케이블은 제외) 및 정전축전기 Bank를 개폐하는 곳 - 배전선로 인출측 (배전 간선 인출용 장거리 케이블은 제외)
B	변전소	- 66 [kV] 및 그 이하의 계통에서 Bank 용량이 3000 [kVA] 이하인 곳
C	선로	배전선로



A: 10000 [A]  B: 5000 [A]    C: 2500 [A]





11. 최대 사용 전압 360 [kV] 의 가공전선이 최대 사용 전압 161 [kV] 가공 전선과 교차하여 시설되는 경우 양자간의 최소 이격 거리는 몇 [m]인가?

계산)

단수 = (360-60) / 10

이격거리 = 2 + {(360-60) / 10 } x 0.12 = 5.6 [m]

답: 5.6 [m]



* 특고압 가공전선 상호 간의 접근 또는 교차

사용 전압의 구분	이격거리
60 [kV] 이하	2[m]
60 [kV] 초과	- 이격거리 = 2 + 단수 x 0.12[m] - 단수 = (전압[kV] - 60) / 10 단수 계산에서 소수점 이하는 절상

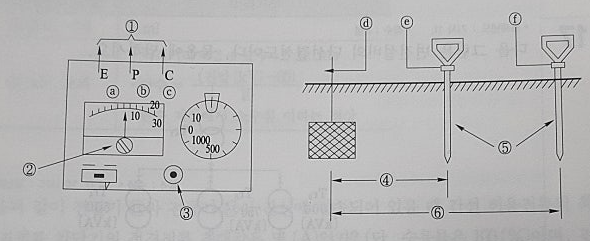

12. 다음 그림은 전자식 접지 저항계를 사용하여 접지극의 접지 저항을 측정하기 위한 배치도이다. 물음에 답하시오.

1) 보조 접지극을 설치하는 이유는?

전압과 전류를 공급하여 접지저항을 측정하기 위함



2) ⑤와 ⑥의 설치 간격은 얼마인가?

⑤ : 5[m]

⑥ : 10[m]



3) 그림에서 ①의 측정단자 접속은?

ⓐ → ⓓ , ⓑ →  ⓔ ,  ⓒ →  ⓕ



4) 접지극의 매설 깊이는?

0.75[m] 이상





13. 대용량의 변압기 내부고장을 보호할 수 있는 보호 장치 5가지는?

1) 비율차동 계전기

2) 과전류 계전기

3) 방압 안전장치

4) 브흐홀츠 계전기

5) 충격압력 계전기





14. 가공전선로의 이도가 너무 크거나 너무 작을 시 전선로에 미치는 영향 4가지는?

1) 이도의 대소는 지지물의 높이를 좌우한다.

2) 이도가 너무 크면 전선은 그만큼 좌우로 크게 진동해서 다른 상의 전선에 접촉하거나 수목에 접촉해서 위험을 준다.

3) 이도가 너무 크면 도로, 철도, 통신선 등의 횡단 장소에서는 이들과 접촉될 위험이 있다.

4) 이도가 너무 작으면 그와 반비례해서 전선의 장력이 증가하여 심할 경우에는 전선이 단선되기도 한다.

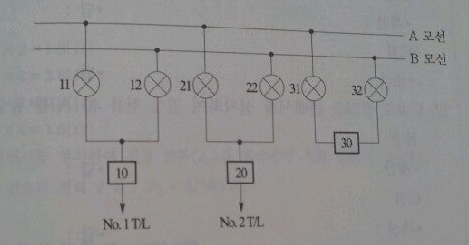

15. 2중 모선에서 평상시에 No.1 T/L은 A모선에서 No.2 T/L은 B 모선에서 공급하고 모선연락용 CB는 개방되어 있다.

1)  B 모선을 점검하기 위하여 절체하는 순서는? (단, 10-OFF, 20-ON 등으로 표시)

31-ON, 32-ON, 30-ON, 21-ON, 22-OFF, 30-OFF, 31-OFF, 32-OFF



2) B 모선을 점검 후 원상 복구하는 조작 순서는?

31-ON, 32-ON, 30-ON, 22-ON, 21-OFF, 30-OFF, 31-OFF, 32-OFF



3) 10, 20, 30에 대한 기기의 명칭은?

차단기



4) 11, 21에 대한 기기의 명칭은?

단로기



5) 2중 모선의 장점은?

모선 점검시에도 부하의 운전을 무정전 상태로 할 수 있어 전원 공급의 신뢰도가 높다.



*단로기는 부하전류의 개폐가 곤란하다. 따라서 A, B 모선을 병렬로 접속하면 A, B 모선의 전압이 동일하게 되어 단로기 11, 12, 21, 22 개폐시에도 단로기에는 전류가 흐르지 않게 된다.





16. 눈부심이 있는 경우 작업능률의 저하, 재해 발생, 시력의 감퇴 등이 발생하므로 조명설계의 경우 이 눈부심을 적극 피할 수 있도록 고려해야 한다. 눈부심을 일으키는 원인 5가지는?

1) 순응이 잘 안될 때

2) 눈에 입사하는 광속이 너무 많을 때

3) 눈부심을 주는 광원을 오래 바라볼 때

4) 광원의 휘도가 과대할 때

5) 광원과 배경 사이의 휘도 대비가 클 때





17. 배전선로 사고종류에 따라 보호장치 및 보호조치를 다음 표의 A ~ C까지 답하시오. (단 A, B는 보호장치이고, C는 보호 조치임)

	사고 종류	보호장치 및 보호조치
고압 배전선	접지사고	A
	과부하, 단락사고	B
	뇌해사고	피뢰기, 가공지선
주상 변압기	과부하, 단락사고	고압 퓨즈
저압 배전선	고저압 혼촉	C
	과부하, 단락사고	저압 퓨즈

A: 접지 계전기  B: 과전류 계전기  C: 중성점 접지공사
