전기기사 실기 24년도 단답 문제 및 개념 정리

전기기사 실기 공부를 위해 인터넷에 돌아다니는 '전기기사 실기 24년도 단답 문제' 모음 및 개념 정리 글입니다. (출처 네이버 블로그 '수호랑의 전기생활' 및 'feedbackloop_') 전기기사 실기 시험에 조금이라도 도움이 되길 바랍니다.

---

1. 인체 감전 보호용 누전차단기 정격은?

정격감도전류: 15mA 이하

동작시간: 0.03초 이하





2. 전력퓨즈 용단 및 동작특성 표를 채워라

정격전류의 배수	불용단 시간	용단 시간
4배	( ① ) 초 이내	-
6.3배	-	( ③ ) 초 이내
8배	0.5 초 이내	-
10배	( ② ) 초 이내	-
12.5배	-	0.5 초 이내
19배	-	( ④ )초 이내



① 60  ② 0.2  ③ 60  ④ 0.1

불용단이란, 녹아서 끊어지지 않고 버티는 시간을 의미한다. 따라서 정격전류보다 조금 높은 부분에서 일시적으로 버티는 현상이라고 생각할 수 있다. 그런데 그 일시적인 시간에서, 더 많은 시간 높은 전류가 흐르게 되면 '위험한 상황'이라 판단하고 용단되고, 사고가 확산되는 것을 방지하는 대책을 세워야 한다.

즉, 정격전류보다 높은 배수의 전류가 흐를수록 불용단 시간이던, 용단 시간이던 짧아질 것이다. (왜냐하면 위험한 상황이라 판단하고 빠르게 용단되어야 사고 확산을 막을 수 있기 때문)

시간은 정해져 있는 것이므로 60초, 0.5초, 0.2초, 0.1초 라는 값은 외워야 하고, 이를 표에 적절하게 배치하면 된다. 위 표를 보면 정격전류의 배수가 높을수록 불용단·용단 시간이 짧아지는 것을 알 수 있다.





3. 공사 현장에서 공사 업무 수행상 필요한 서식을 비치하고, 기록, 보관하여야 한다. 서식 종류 5가지는?

1. 하도급 현황

2. 주요인력 및 장비 투입 현황

3. 작업계획서

4. 기자재 공급원 승인 현황

5. 주간공정계획 및 실적보고서

(추가)

6. 안전관리비 사용실적 현황

7. 각종 측정 기록표





4. 사용 중인 UPS 2차측 단락사고 등 발생 시 UPS와 고장회로를 분리하는 방식 3가지는?

1. 배선용 차단기에 의한 것

2. 반도체 보호용 한류형 퓨즈에 의한 것 (속단퓨즈)

3. 사이리스터를 사용한 반도체 차단기에 의한 방법





5. 상주 감시를 하지 않는 변전소의 시설 빈칸 채우기

1. 변전소 (이에 준하는 곳으로서 ( ① ) 를 초과하는 특고압의 전기를 변성하기 위한 것을 포함한다. 이하 같다)의 운전에 필요한 지식 및 기능을 가진 자(이하 "기술원"이라고 한다)가 그 변전소에 상주하여 감시를 하지 아니하는 변전소는 다음에 따라 시설하는 경우에 한한다.

가. 사용 전압은 ( ② ) 이하의 변압기를 시설하는 변전소로서 기술원이 수시로 순회하거나 그 변전소를 원격감시제어하는 제어소에서 상시 감시하는 경우



① 50kV  ② 170kV





6. 계전기의 이름은?

OPR: ①

PWR: ②

OVR: ③



① 결상계전기  ② 전력계전기  ③ 과전압계전기





7. 전류계 붙이개폐기의 의미

3P50A: ①

f20A: ②

A5: ③



① 3극 50A  ② 퓨즈정격 20A  ③ 정격전류 5A





8. 보기를 보고 빈칸을 채워라

[보기] 접지도체, 보호도체, 접지시스템, 내부피뢰시스템, 계통접지, 보호접지

①		계통, 설비 또는 기기의 한 점과 접지극 사이의 도전성 경로 또는 그 경로의 일부가 되는 도체를 말한다.
②		감전에 대한 보호 등 안전을 위해 제공되는 도체를 말한다.
③		기기나 계통을 개별적 또는 공통으로 접지하기 위하여 필요한 접속 및 장치로 구성된 설비를 말한다.



① 접지도체  ② 보호도체  ③ 접지시스템





9. 한국전기설비규정에 따르면, 발전기는 다음의 경우에 자동적으로 이를 전로로부터 차단하는 장치를 시설하여야 한다. 빈칸을 채워라

가. 발전기에 과전류나 과전압이 생긴 경우

나. 용량이 ( ① ) [kVA] 이상의 발전기를 구동하는 수차의 압유 장치의 유압 또는 전동식 가이드밴 제어장치, 전동식 니이들 제어장치 또는 전동식 디플렉터 제어장치의 전원전압이 현저히 저하한 경우

다. 용량이 ( ②  ) [kVA] 이상의 발전기를 구동하는 풍차(폐부)의 압유장치의 유압, 압축 공기장치의 공기압 또는 전동식 브레이드 제어장치의 전원전압이 현저히 저하한 경우

라. 용량이 ( ③  ) [kVA] 이상인 수차 발전기의 스러스트 베어링의 온도가 현저히 상승한 경우

마. 용량이 ( ④  ) [kVA] 이상인 발전기의 내부에 고장이 생긴 경우

바. 정격출력이 ( ⑤  ) [kW]를 초과하는 증기터빈은 그 스러스트 베어링이 현저하게 마모되거나 그의 온도가 현저히 상승한 경우



① 500  ② 100  ③ 2000 ④ 10000  ⑤10000



▼ 각종 기계기구의 보호장치

1) 발전기

가. 모든발전기(용량 상관x) - 과전류, 과전압시 => 자동차단

나. 10000[kVA] 이상 - 내부고장시 => 자동차단

다. 500 [kVA] 이상 - 수차 (5백수) => 자동차단

라. 100 [kVA] 이상 - 풍차 (1백풍) => 자동차단

마. 2000 [kVA] 이상 - 수차발전기 (2천수) => 자동차단

바. 10000 [kVA]  초과 - 증기터빈 (1만증) => 자동차단



2) 특고압용 변압기

가. 10000[kVA] 미만 - 내부고장 => 자동차단 또는 경보장치

나. 10000[kVA] 이상 - 내부고장 => 자동차단

다. 변압기 냉각방식 - 냉각장치 고장, 현저한 온도상승 => 경보장치



3) 전력용 콘덴서(C), 분로리액터(L) = 조상설비

가. 15000[kVA] 미만 - 내부고장, 과전류 => 자동차단

나. 15000[kVA] 이상 - 내부고장, 과전류, 과전압 => 자동차단



▼ 각종 계측장치 시설

* 계측장치: 어떤 값을 측정하는 장치 => 전압, 전류, 전력, 온도

1) 발전소 (발전기, 변압기)

- 전압, 전류, 전력, 온도 계측장치 필요



2) 동기발전기 -> 동기검정장치 필요

* 동기검정장치: 위상이 일치하는지 검사하는 장치

* 동기발전기 병렬운전 조건: 기전력의 크기, 위상, 주파수, 파형, 상회전 방향 동일



3) 동기 조상기 - 동기검정장치, 전압, 전류, 전력, 온도

* '동기'가 들어간 시설에는 공통적으로 용량이 작으면 동기검정장치를 시설하지 않아도 된다.



4) 변전소 - 전압, 전류, 전력, 온도 계측장치 필요





10. 한류형 전력퓨즈의 단점 4가지

1. 재투입이 불가하다.

2. 과도전류로 용단이 쉽다.

3. 동작시간 - 전류특성 계전기처럼 자유롭게 조정할 수 없다.

4. 비보호 영역이 있으며, 사용 중 열화하여 동작하면 결상을 일으킬 염려가 있다.

(추가)

5. 한류형 퓨즈에는 녹아도 차단하지 못하는 전류범위를 갖는 것이 있다.

6. 차단시 과전압이 발생한다.





11. 영상변류기의 단선도 기호를 그리고 그 용도는?

용도: 지락전류 또는 영상전류 검출





12. CLR 한류저항기의 설치 목적 2가지

1. 선택 및 방향지락계저기를 동작시키는데 필요한 유효전류를 발생시킨다.

2. 오픈델타회로의 각 상전압 중 제 3고조파 발생을 억제한다.

(추가)

3. 중성점 불안정 현상 등 이상 현상을 억제한다.



한류저항기(CLR: Current Limiting Resister)

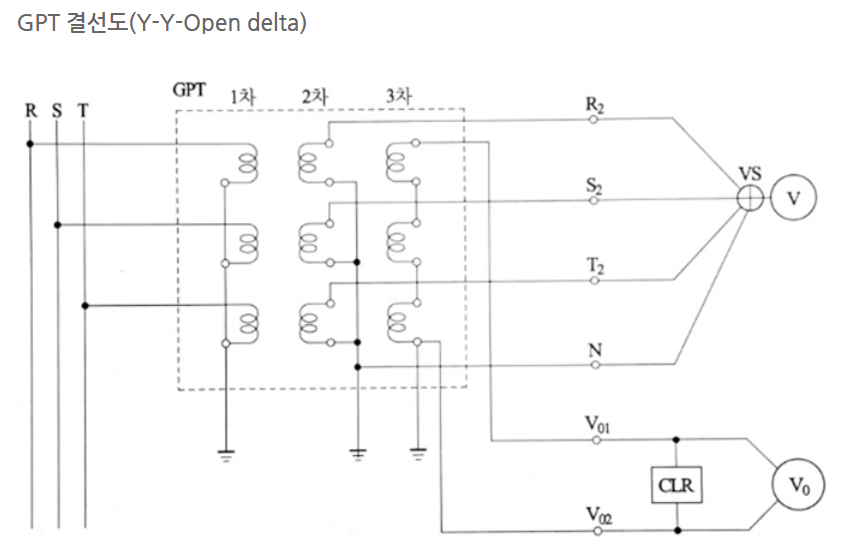

GPT 결선도 (Y-Y Open Delta)
