1. 역률을 개선하면 전기 요금의 저감과 배전선의 손실 경감, 전압 강하 감소, 설비 여력의 증가 등을 기할 수 있으나, 너무 과보상하면 역효과가 나타난다. 즉, 경부하시에 콘덴서가 과대 삽입되는 경우의 결점 4가지는?

1) 앞선 역률에 의한 전력 손실이 생긴다.

2) 설비 용량이 감소하여 과부하가 될 수 있다.

3) 모선 전압의 과상승

4) 고조파 왜곡의 증대





2. 역률을 높게 유지하기 위하여 개개의 부하에 고압 및 특고압 진상용 콘덴서를 설치하는 경우에는 현장 조작 개폐기보다도 부하측에 접속하여야 한다. 콘덴서의 용량, 접속 방법 등은 어떻게 시설하는 것을 원칙으로 하는 지와 고조파 전류의 증대 등에 대한 다음 각 물음에 답하시오.

1) 콘덴서의 용량은 부하의 ( A ) 보다 크게 하지 말 것

2) 콘덴서는 본선에 직접 접속하고 특히 전용의 ( B ), ( C ), ( D ) 등을 설치하지 말 것

3) 고압 및 특고압 진상용 콘덴서의 설치로 공급회로의 고조파전류가 현저하게 증대할 경우는 콘덴서회로에 유효한 ( E )를 설치하여야 한다.

4) 가연성유봉입의 고압진상용 콘덴서를 설치하는 경우는 가연성의 벽, 천장 등과 ( F ) [m] 이상 이격하는 것이 바람직하다.



A: 무효분   B: 개폐기   C: 퓨즈   D: 유입차단기   E: 직렬 리액터   F: 1





3. 정크션 박스(Joint Box)와 풀 박스(Pull Box)의 용도를 쓰시오.

(1) 정크션 박스: 전선 상호간의 접속시 접속 부분이 외부로 노출되지 않도록 하기 위해 설치

(2): 풀 박스: 전선의 통과를 용이하게 하기 위하여 배관의 도중에 설치

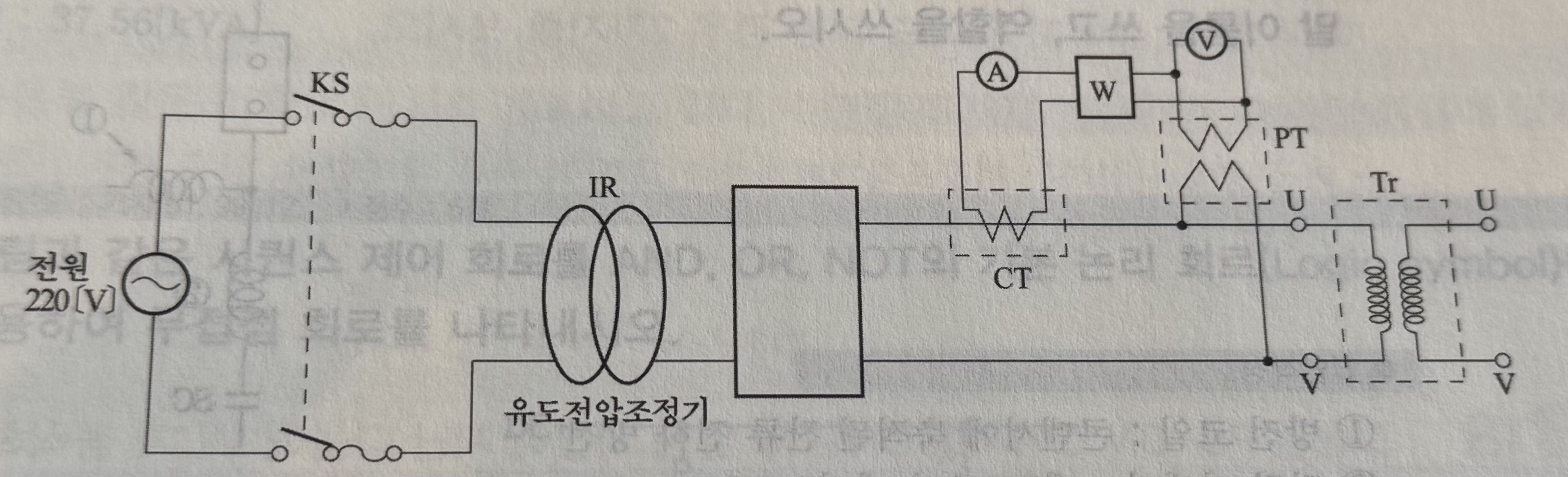

4. 그림은 구내에 설치할 3300[V], 220[V], 10[kVA]인 주상변압기의 무부하 시험방법이다. 이 도면을 보고 다음 각 물음에 답하시오.



1) 유도전압조정기의 오른쪽 네모 속에는 무엇이 설치되어야 하는가?

승압용 변압기



2) 시험할 주상변압기의 2차측은 어떤 상태에서 시험을 하여야 하는가?

개방



3) 시험할 변압기를 사용할 수 있는 상태로 두고 유도전압조정기의 핸들을 서서히 돌려 전압계의 지시값이 1차 정격전압이 되었을 때 전력계가 지시하는 값은 어떤 값을 지시하는 가?

철손

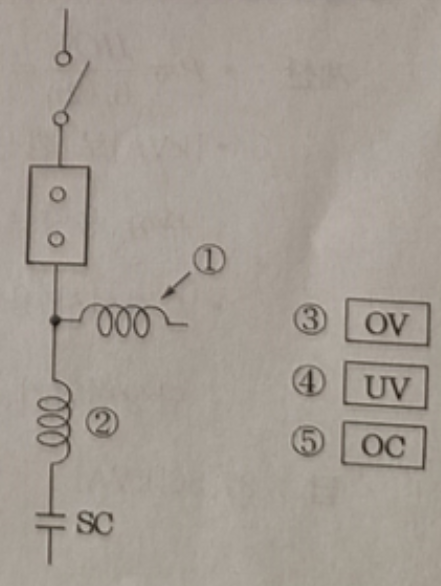

5. 다음 그림은 콘덴서 설비의 단선도이다. 주어진 그림의 번호 1, 2번과 각 기기의 우리말 이름을 쓰고, 역할을 쓰시오.

(1) 방전 코일: 콘덴서에 축적된 잔류 전하 방전

(2) 직렬 리액터: 제5고조파 제거

(3) 과전압 계전기: 정정값 이상의 전압이 걸렸을 때 동작하여 경보를 발하거나 차단기를 동작

(4) 부족전압 계전기: 상시전원 정전시 또는 부족전압 시 동작하여 경보를 발하거나 차단기를 동작

(5) 과전류 계전기: 정정값 이상의 전류가 흘렀을 때 동작하여 경보를 발하거나 차단기를 동작





6. 전동기, 가열장치 또는 전력장치의 배선에는 이것에 공급하는 부하회로의 배선에서 기계기구 또는 장치를 분리할 수 있도록 단로용 기구로 각개에 개폐기 또는 콘덴트를 시설하여야 한다. 그렇지 않아도 되는 경우 2가지.

1) 배선 중에 시설하는 현장조작개폐기가 전로의 각 극을 개폐할 수 있을 경우

2) 전용분기회로에서 공급될 경우

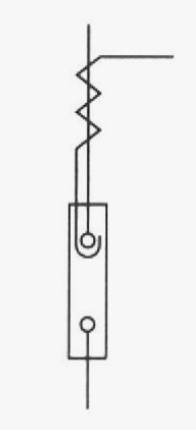

7. 그림은 교류 차단기에 장치하는 경우에 표시하는 전기용 기호의 단선도용 그림기호이다. 이 그림기호의 정확한 명칭은?

 부싱형 변류기





8. 중성점 직접 접지 계통에 인접한 통신선의 전자 유도 장해 경감에 관한 대책을 경제성이 높은 것부터 설명하시오.

1) 근본 대책:

전자 유도 전압의 억제



2) 전력선측 대책 (5가지)

ㄱ. 송전선로를 가능한 한 통신선로로부터 멀리 떨어져 건설한다.

ㄴ. 접지장소를 적당히 선정해서 기유도 전류의 분포를 조절한다.

ㄷ. 고속도 지락 보호 계전 방식을 채용한다.

ㄹ. 차폐선을 설치한다.

ㅁ. 지중전선로 방식을 채용한다.



3) 통신선측 대책 (5가지)

ㄱ. 절연 변압기를 설치하여 구간을 분리한다.

ㄴ. 연피케이블을 사용한다.

ㄷ. 통신선에 우수한 피뢰기를 사용한다.

ㄹ. 배류 코일을 설치한다.

ㅁ. 전력선과 교차시 수직교차한다.





9. 지중전선에 화재가 발생한 경우 화재의 확대방지를 위하여 케이블이 밀집 시설되는 개소의 케이블은 난연성케이블을 사용하여 시설하는 것이 원칙이다. 부득이 전력구에 일반케이블로 시설하고자 할 경우, 케이블에 방지대책을 하여야하는데 케이블과 접속재에 사용하는 방재용 자재 2가지는?

난연테이프, 난연도료



* <케이블 방재> 적용대상 및 방재용 자재

1) 케이블 및 접속재: 난연테이프 및 난연도료

2) 바닥, 벽, 천장 등의 케이블 관통부: 난연실(퍼티), 난연보드, 난연레진, 모래 등





10. 다음 상용전원과 예비전원 운전시 유의하여야 할 사항이다. 괄호 안에 알맞은 내용을 쓰시오.

"상용전원과 예비전원 사이에는 병렬운전을 하지 않는 것이 원칙이므로 수전용 차단기와 발전용차단기 사이에는 전기적 또는 기계적 ( A ) 을 시설해야 하며 적절한 연동기능을 갖춘 ( B )를 사용해야 한다.



A: 인터록  B: 자동 절환 개폐장치





11. 간이 수변전설비에서는 1차측 개폐기로 ASS(Auto Section Switch)나 인터럽터 스위치를 사용하고 있다. 이 두 스위치의 차이점을 비교 설명하시오.

1) ASS : 무전압시 개방이 가능하고, 과부하시 자동으로 개폐할 수 있는 고장 구분 개폐기로써 돌입 전류 억제 기능을 가지고 있다.

2) 인터럽터 스위치: 수동 조작만 가능하고, 과부하시 자동으로 개폐할 수 없고, 돌입 전류 억제 기능을 가지고 있지 않으며, 용량 300[kVA] 이하에서는 ASS 대신에 주로 사용하고 있다.





12. 전력용 진상콘덴서의 정기점검(육안검사) 항목 3가지를 쓰시오.

1) 단자의 이완 및 과열유무 점검

2) 용기의 발청 유무 점검

3) 유 누설유무 점검

(추가)

4) 용기의 이상변형 유무

5) 붓싱의 카바 파손유무

*발청: 녹이 슨다





13. 전력용 콘덴서에 설치하는 직렬 리액터의 용량 산정에 대하여 설명하시오.

대용량의 콘덴서를 설치하면 고주파 전류가 흘러 파형이 일그러지는 원인이 되며, 파형을 개선(제5고조파의 제거)하기 위해서 전력용 콘덴서와 직렬로 리액터를 설치한다.

5wL > 1/(5wC)

wL > 1/(25wC) = 0.04 x 1/(wC)

따라서 직렬 리액터의 용량은 콘덴서 용량의 4[%] 이상이 되면 되는데 주파수 변동 등의 여유를 봐서 실제로는 약 5~6[%]인 것이 사용된다.





14. 아래의 표에서 금속관 부품의 특징에 해당하는 부품명을 쓰시오.

부품명	특징
A	관과 박스를 접속할 경우 파이프 나사를 죄어 고정시키는데 사용되며 6각형과 기어형이 있다.
B	전선 관단에 끼우고 전선을 넣거나 빼는 데 있어서 전선의 피복을 보호하여 전선이 손상되지 않게 하는 것으로 금속제와 합성수지제의 2종류가 있다.
C	금속관 상호 접속 또는 관과 노멀 밴드와의 접속에 사용되며 내면에 나사가 나있으며 관의 양측을 돌리어 사용할 수 없는 경우 유니온 커플링을 사용한다.
D	노출 배관에서 금속관을 조영재에 고정시키는데 사용되며 합성수지 전선관, 가요전선관, 케이블 공사에도 사용된다.
E	배관의 직각 굴곡에 사용하며 양단에 나사가 나있어 관과의 접속에는 커플링을 사용한다.
F	금속관을 아웃렛 박스의 노크아웃에 취부할 때 노크아웃의 구멍이 관의 구멍보다 클 때 사용된다.
G	매입형의 스위치나 콘센트를 고정하는데 사용되며 1개용, 2개용, 3개용 등이 있다.
H	전선관 공사에 있어 전등 기구나 점멸기 또는 콘센트의 고정, 접속합으로 사용되며 4각 및 8각이 있다.



A: 로크너트 (lock nut),  B: 부싱(bushing),  C: 커플링(coupling),  D: 새들(saddle),  E: 노멀밴드(normal band),  F: 링 리듀우서(ring reducer),  G: 스위치 박스(switch box),  H: 아웃렛 박스(outlet box)





15. 특고압 대용량 유입변압기의 내부고장이 생겼을 경우 보호하는 장치를 설치하여야 한다. 특고압 유입변압기의 기계적인 보호장치 3가지를 쓰시오.

브흐홀츠 계전기, 충격압력 계전기, 충격가스압 계전기
