직류 발전기(DC Generator)란?
직류 발전기는 기계적인 에너지를 직류(DC) 전기로 변환하는 장치입니다. 쉽게 말해, 운동 에너지를 전기로 바꿔주는 기계인데, 여기서 생성된 전기는 플러스(+)와 마이너스(-)가 일정한 방향으로 흐르는 직류(DC) 전기입니다.
💡 일상 속 비유: 직류 발전기는 자전거 다이너모! 🚴♂️
직류 발전기를 자전거 다이너모에 비유해 보면 쉽게 이해할 수 있습니다.
- 자전거 페달을 밟으면 바퀴가 돌아갑니다. (기계적 에너지)
- 바퀴 옆의 작은 발전기(다이너모)가 함께 회전하면서 전기를 만듭니다.
- 전구에 불이 들어옵니다! (전기에너지가 만들어짐)
이때 다이너모에서 나오는 전기는 직류 전기가 아니라 교류 전기지만, 원리는 비슷합니다. 다만 직류 발전기는 정류기(commutator)라는 장치를 이용해 전기를 항상 한 방향으로 흐르게 만듭니다.

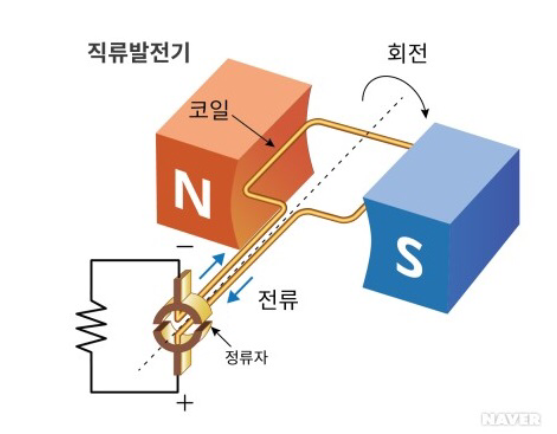

1. 직류 발전기의 원리
직류 발전기는 전자기 유도 원리를 이용하여 전기를 발생시킵니다.
- 회전자(Armature): 코일이 감겨 있으며, 외부 힘(예: 엔진, 터빈)으로 회전합니다.
- 자석(Magnetic Field): 회전자 주변에 강한 자석이 있어 자기장을 형성합니다.
- 전자기 유도: 회전하는 코일이 자기장을 가로지르면서 전기가 유도됩니다.
- 정류기(Commutator): 교류로 생성된 전기를 직류로 바꿔 줍니다.
즉, 코일이 자기장을 가로지르며 회전할 때 전기가 유도되지만, 기본적으로 교류 형태로 발생합니다. 그러나 **정류기(Commutator)**가 있어서 이 전기를 한 방향으로만 흐르도록 만들어 직류(DC) 전기를 공급합니다.
2. 직류 발전기의 구조
직류 발전기는 다음과 같은 주요 부품으로 구성됩니다.
| 고정자(Stator) | 자석(영구자석 또는 전자석)이 있어 자기장을 형성 |
| 회전자(Armature) | 코일이 감겨 있으며, 회전하면서 전기를 유도 |
| 정류자(Commutator) | 교류로 생성된 전기를 직류로 변환 |
| 브러시(Brush) | 정류자와 연결되어 전기를 외부 회로로 전달 |
📌 정류자(Commutator)란?
정류자는 마치 전기 신호를 바르게 정돈해 주는 신호등 같은 역할을 합니다.
코일이 회전하면 원래는 교류 전기가 나오지만, 정류자가 한쪽 방향으로만 흐르게 도와 직류 전기가 만들어집니다.
https://youtu.be/QVrXP1oO78I?si=eAU9MAnr2y1sagjf
3. 직류 발전기의 종류
직류 발전기는 여자 방식(전기를 공급하는 방식)에 따라 다음과 같이 나뉩니다.
1) 분권 발전기(Shunt Generator)
- 자기장을 만드는 전자석이 발전기의 출력 전압과 병렬로 연결됨
- 전압이 일정하게 유지되므로 조명이나 전자 장비에 사용
2) 직권 발전기(Series Generator)
- 자기장을 만드는 전자석이 출력 전류와 직렬로 연결됨
- 부하가 증가할수록 전압이 증가하여 전동차, 용접기 등에 사용
3) 복권 발전기(Compound Generator)
- 분권 발전기와 직권 발전기의 장점을 조합한 방식
- 부하 변동에도 비교적 일정한 전압을 유지하여 전력 공급용으로 사용
4. 직류 발전기의 장점과 단점
✅ 장점
✔ 안정적인 전압 공급: 정류자를 이용해 일정한 직류 전압을 공급 가능
✔ 배터리 충전에 유리: 전자기기, 자동차 배터리 충전에 적합
✔ 정확한 속도 제어 가능: 직류 모터와 함께 사용할 때 정밀한 속도 조절 가능
❌ 단점
❌ 유지보수가 필요: 브러시와 정류자가 마모되어 정기적으로 교체해야 함
❌ 효율이 낮음: 교류 발전기보다 에너지 손실이 많음
❌ 대형 발전소에 부적합: 현재는 대부분의 대형 발전소에서 교류 발전기를 사용
5. 직류 발전기의 활용 분야
직류 발전기는 특정한 용도로 여전히 사용됩니다.
🔋 배터리 충전용 발전기 → 자동차, 전기차 충전 시스템
🚆 전철 및 기차 → DC 모터를 사용하는 전동차 전력 공급
⚡ 산업용 용접기 → 일정한 직류 전압이 필요한 용접 장비
🔧 비상 전원 시스템(UPS) → 정전 시 직류 배터리 충전
하지만 대부분의 전력 시스템은 교류(AC) 발전기를 사용하며, 직류 전기는 변환 장치를 통해 공급되는 경우가 많습니다.

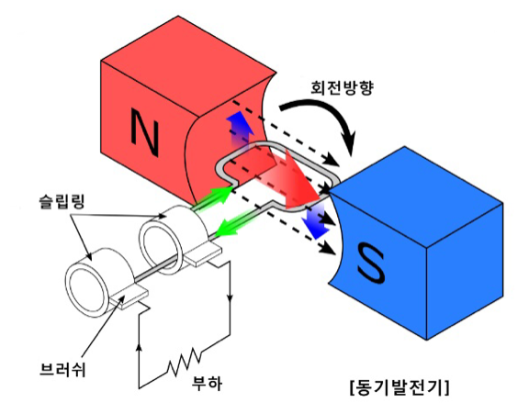

6. 직류 발전기 vs 교류 발전기 비교
| 전압 종류 | 직류(DC) | 교류(AC) |
| 전압 방향 | 일정한 방향 | 주기적으로 방향 변화 |
| 정류기 필요 여부 | 필요 (정류자) | 불필요 |
| 사용 분야 | 배터리 충전, 전동차, 산업용 장비 | 대형 발전소, 송전망, 가정용 전력 |
| 효율 | 상대적으로 낮음 | 상대적으로 높음 |
| 유지보수 | 필요 (브러시 마모) | 상대적으로 적음 |
7. 결론
직류 발전기는 한때 전력 공급의 핵심이었지만, 현재는 교류 발전기에 밀려 사용이 줄어들었습니다. 하지만 여전히 배터리 충전, 전동차, 용접기 등 특정 용도에서는 중요한 역할을 하고 있습니다.
