전선 종류? 전기기사에 나오는 전선 종류 비교 정리

전선 종류



안녕하세요! 이번 글은 전기기사 시험에서 다루는 전선의 종류에 대해 자세하게 정리해보았습니다. 전선은 사용 목적, 구조, 절연재료 등에 따라 여러 가지로 나뉘는데요, 구체적으로 어떤 전선들이 있는지 함께 알아볼까요?



🔥 1. 전선의 기본 구성

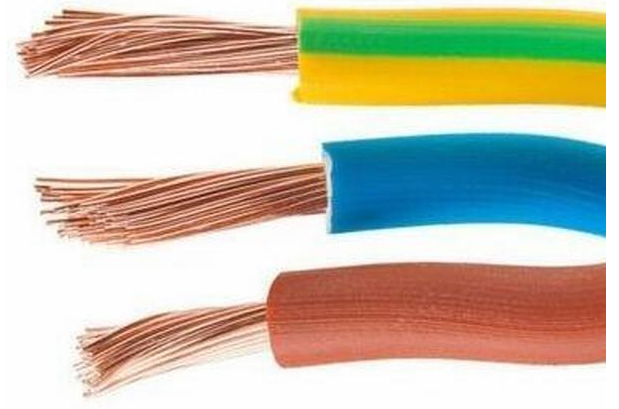

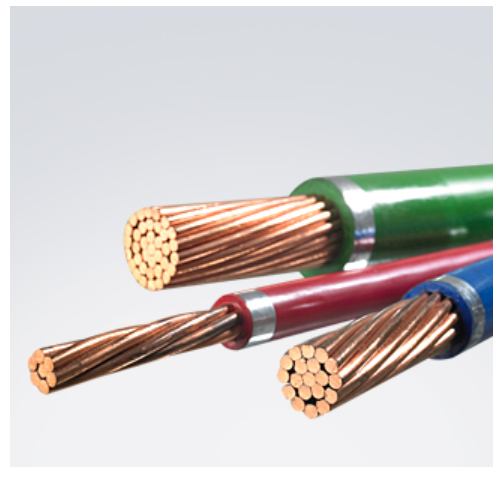

전선은 기본적으로 도체(전류가 흐르는 부분) + 절연체(도체 보호 및 절연 역할) + 외장(보호 피복)으로 이루어져 있습니다.

• 도체(Material): 전류를 흐르게 하는 부분 (구리, 알루미늄 사용)
• 절연체(Insulation): 전선을 감싸 전기적 절연 역할 (PVC, XLPE 등)
• 외장(Sheath): 외부 충격, 습기, 화학물질로부터 보호

---

📌 2. 전선의 종류 (사용 목적별)

전선은 크게 옥내배선용, 옥외용, 송·배전용, 특수 전선 등으로 나뉩니다.

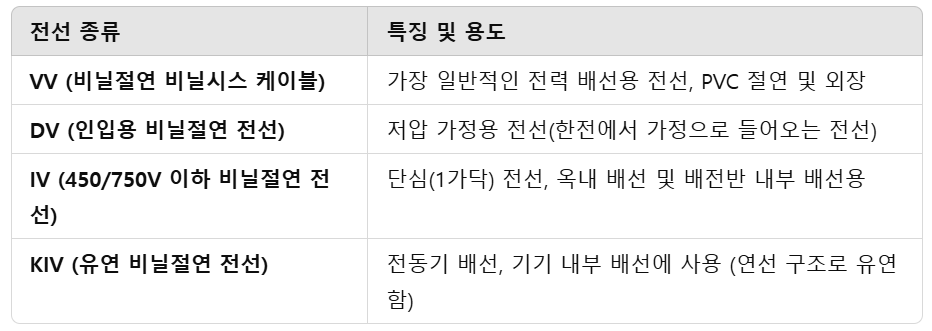

⚡ (1) 옥내배선용 전선 (주택, 건물 내 사용)

---

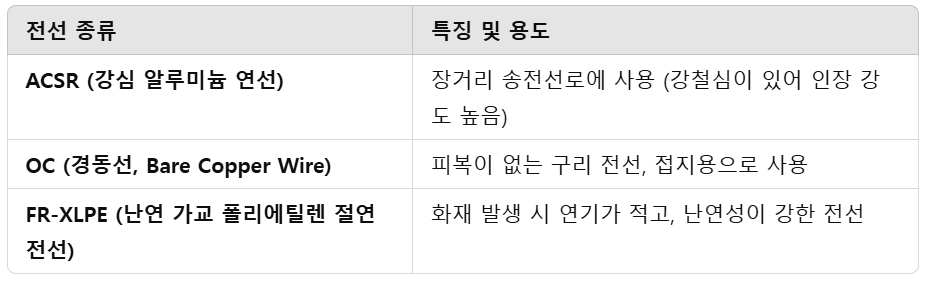

🌲 (2) 옥외·송배전선 (전력 송전, 배전용)

---

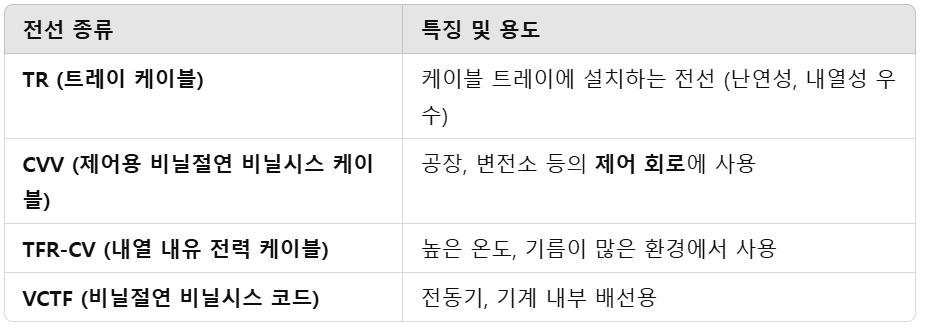

🔥 (3) 특수 전선 (특정 환경에서 사용)

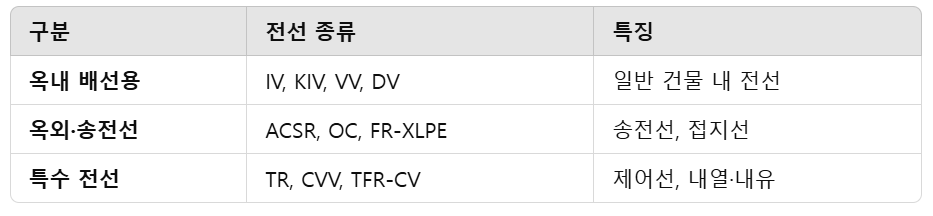

전선 종류 (출처: 일렉로거의 전기이야기 네이버 블로그)

---

🔎 3. 전선 표기 읽는 법

전선에는 규격을 표시하는 약어가 붙는데, 대표적인 것들을 정리하면 다음과 같습니다.

• V (Vinyl, 비닐절연) → PVC 소재
• IV (Indoor Vinyl) → 옥내 배선용
• DV (Drop Vinyl) → 인입선
• CV (Cross-linked Vinyl) → 가교 폴리에틸렌 절연
• K (Korean, 유연성) → 연선 구조
• ACSR (Aluminum Conductor Steel Reinforced) → 강심 알루미늄 연선

예를 들어, VV 600V 3×50 이라고 하면:

• VV = 비닐절연 비닐시스 케이블
• 600V = 정격 전압
• 3×50 = 3심 구조, 각 도체 단면적 50㎟

---

📢 정리





전선 종류를 잘 이해하면 용도에 맞는 전선 선택이 가능하고, 전기기사 시험에서도 많은 도움이 될 것입니다.

전기기사 시험을 대비해서 다양한 유형으로 전선과 관련된 문제 3개를 구성해보았습니다 ⚡

---

문제 1. (전선의 종류와 특징)

다음 중 옥내 배선용 전선에 해당하지 않는 것은?

1. VV
2. IV
3. ACSR
4. KIV

---

문제 2. (전선의 용도)

다음 전선 중 고압 송전선로에 사용되는 전선은 무엇인가?

1. VV (비닐절연 비닐시스 케이블)
2. ACSR (강심 알루미늄 연선)
3. IV (비닐절연 전선)
4. TR (트레이 케이블)

---

문제 3. (전선의 표기법)

다음 전선의 표기 중 정격 전압이 600V 이하인 전선은 무엇인가?

1. VV 600V 3×50
2. ACSR 22kV
3. FR-XLPE 15kV
4. KIV 1000V

---

문제 정답:

1. 문제 1: 3. ACSR
2. 문제 2: 2. ACSR
3. 문제 3: 1. VV 600V 3×50



---



이번 글을 통해 전선은 사용 목적, 구조, 절연재료 등에 따라 여러 가지 방안으로 사용된다는 것을 알았습니다. 전선의 기본 구성, 종류와 표기법, 용도를 정확하게 알고 있으면 시험에서 전선과 관련된 용어가 나왔을 때 당황하지 않을 거예요! 또한 전선 종류에 대해 잘 알고 있다면 시험에 유리하게 작용할 것입니다 ⚡
